Dasar membuat Program Di CX Programmer

Assalamu'alaikum ..

Untuk memulai membuat program di CX-Programmer, kita harus mengetahui terlebih dahulu simbol leader diagram

1. Kontak NO, untuk membuat kontak NO bisa dipilih seperti gambar berikut:

setelah diklik ikon yang dilingkari merah, maka akan muncul dialog box. Dialog box tersebut untuk mengisi alamat kontak NO tersebut. Bisa dengan alamat input atau alamat output atau juga bisa dengan alamat IR

Contoh untuk alamat input, misalnya kita menggunakan PLC OMRON CPM1A 30 I/O. untuk input ada 2 chanel yaitu chanel 0 dan chanel 1. Chanel 0 ada 12 yaitu 0.00 s/d 0.11 sedangkan chanel 1 ada 6 yaitu 1.00 s/d 1.05
Didalam dialog box tersebut misalnya kita mengisi 0.00 untuk alamat kontak NO tersebut. setelah mengisi alamat kemudian klik OK, maka akan jadi seperti gambar berikut:

2. kontak NC, untuk membuat kontak NC sama dengan cara membuat kontak NO

3. Ouput, Untuk membuat output sama dengan cara membuat NO, NC diatas, tinggal memilih ikon koil seperti gambar berikut:

Ikon coil yang dilingkari merah
4.  Untuk membuat instruksi : Timer, Counter, Mov, Scaling, Difu, IL – ILC dan lain-lain seperti berikut:

klik ikon yang dilingkari merah kemudian tempatkan dihalaman projek maka akan muncul dialog box seperti berikut:

Pada dialog box tersebut diketik intruksi yang diinginkan. Ketik TIM untuk timer, CNT untuk counter, DIFU untuk difu dll

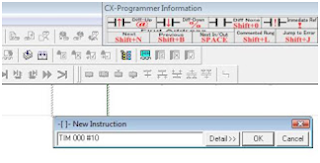

Contoh untuk instruksi Timer

TIM = instruksi Timer, 000 = no timer, #10 = untuk waktu 1 detik. untuk pengisian waktu ini harus diawali dengan tanda #.

No Timer = 000-255

no counter = 000-255

Perlu di ingat bahwa dalam membuat program alamat/penomeran Counter dan Timer tidak boleh sama, misalnya anda membuat program memakai 2 counter dan 2 timer anda bisa pakai no. counter 0 –  1 sedangkan no. timernya anda pakai 2 - 3 dan seterusnya tergantung kebutuhan.

5. Selanjutnya untuk memasukkan symbol yang lain :

Ctrl +  -->   = untuk membuat garis horisontal.

Ctrl + |   = untuk membuat garis vertikal

Tekan huruf R untuk menambah network ditengah-tengah network yang lain.

Contoh sederhana program

sebuah motor listrik bekerja jika ditekan tombol push button ON dan akan mati jika ditekan push button OFF

Untuk membuat program tersebut kita kembali ke langkah-langkah membuat program yaitu menentukan alamat I/O

tombol ON            ---> alamat 0.00

tombol OFF           ---> alamat 0.01

Motor Listrik         ----> alamat 10.00

Langkah berikutnya membuat program

Sumber: http://plc-aceh.blogspot.com/2012/06/cara-memulai-membuat-program-di-cx.html
